Spannungsregler 9V->5V->3.3V

Spannungsregler 9V->5V->3.3V

Ausdrucken Ausdrucken

Hat man Bauteile in einer Schaltung die eine spezifische Eingangsspannung haben (beispielsweise Microcontroller), braucht man unbedingt eine geregelte Spannung.

Den Arduino Pro Mini beispielsweise gibt es in zwei verschiedenen Ausführungen: 3.3 Volt und 5 Volt.
Da diese Microcontroller nicht mal eben mit mehr als der angegebenen Leistung betrieben werden können, ohne dabei kaputt zu gehen, ist es ratsam die vorgegebenen (Spannungs-)Werte des Herstellers einzuhalten.

Der 7805er…

Um beispielsweise aus einer 9V-Blockbatterie die benötigten 5 Volt umzuwandeln eignet sich unter Anderem ein Linearregler.
Mit so einem wollen wir nun arbeiten, da der 7805 aus der 78er Serie der Festspannungsregler ist, der am meisten verwendet wird. Er ist sehr robust, kostengünstig (2016 ~0,20 Euro), besitzt einen Maximalstrom von 1-1.5A, ist Überstrom- und Kurzschlussfest, Temperaturüberwacht und einfach in der Verwendung.

Wo Licht da auch Schatten, denn der 7805er hat auch einen Nachteil: Er muss mit mindestens 2-3 Volt mehr an der Eingangsspannung als an der Ausgangsspannung herauskommt betrieben werden. Das heißt, unsere Eingangsspannung sollte mindestens 7-8 Volt betragen. Hier entsteht ein kleines Problem, denn diese mindestens 2-3 Volt mehr müssen “vernichtet” werden und somit werden sie vom Spannungsregler in Hitze umgewandelt (Das ist die Funktionsweise eines Linearreglers: Er verheizt die überflüssige Spannung).
Diesem könnte man bis zu einem gewissen Ausmaß mit größeren Kühlkörpern entgegenwirken. Allerdings sollte man sich dann überlegen, ob man nicht vielleicht einen größeren Spannungsregler davorschaltet, wenn die Eingangsspannung so hoch ist, dass eine weitere Kühlung notwendig ist. Es kann unter Umständen auch ein Platzproblem sein ein großes Kühlblech verbauen zu müssen.

Der LP2950 3V3er…

Damit wir neben der 5 Volt-Ausgangsspannung auch zusätzlich noch eine 3,3 Volt-Ausgangsspannung zur Verfügung haben, verwenden wir einen weiteren Spannungsregler. Dieser ist ein so genannter Low-Drop-Spannungsregler, das heißt, im Gegensatz beispielsweise zum 7805er ist eine geringere erforderliche Differenz zwischen Ein- und Ausgangsspannung (0,1 bis 1 Volt statt 2-3 Volt bei regulären Reglern) notwendig. Somit ist die Verlustleistung und  die Gesamtstromaufnahme geringer und entsprechend wird der Regler auch nicht so heiß, da er ja nicht so viel Überschuss an Spannung verbrennen muss.

Aber auch Low-Drop-Spannungsregler haben einen kleinen Nachteil: Sie neigen stärker zu Schwingungen als die anderen Regler. Das ist dann nicht nur für den Regler gefährlich, sondern auch für den Rest der Schaltung. Diesem Problem können wir aber mit ein paar Bauteilen in unserer Schaltung entgegenwirken.

Die Schaltung

An sich wäre eine Schaltung abgeschlossen, wenn wir an das Input-Beinchen den Pluspol einer Batterie klemmen und Minus an das GND-Beinchen. Mit einem Multimeter und dem roten Messkabel am Output-Beinchen und dem schwarzen Messkabel an GND sehen wir, dass der Regler arbeitet. Das würde auch ohne Weiteres so funktionieren, allerdings sollte man die oben angesprochene Schwingung eliminieren und eventuell noch einen Verpolungs- und Gegenspannungsschutz einbauen. Die Bauteilkosten hierfür liegen im unteren Centbereich. Meistens liegen die Teile eh herum.

Was brauchen wir nun genau? Hier eine Teileliste für den Spannungswandler:

  • 2 x Elektrolyt-Kondensatoren 100 µF/16V
  • 1 x Elektrolyt-Kondensator 10 µF/16V
  • 3 x Keramik-Kondensator 100nF
  • 2 x Diode 1N4007
  • 1 x 7805 (5V)
  • 1 x LP2950 3V3
  • 1 x 470 Ohm-Widerstand (optional)
  • 1x LED Grün (optional)

Natürlich noch Breadboard und Kabel und dann kann es auch schon losgehen.

Breadboard-Aufbau:

Als erstes mal der Breadboard-Aufbau. Ich habe die Abstände zwischen den Bauteilen etwas größer gehalten, damit man den Aufbau besser nachvollziehen kann.

Spannungsregler auf 5V und 3.3V Steckplatine

Zum Vergrößern Bild anklicken

Achtet unbedingt darauf, dass Ihr die Regler richtig herum einbaut. Solltet Ihr andere Regler verwenden, sicherheitshalber nochmal in das Datenblatt schauen. Bei mir liegen die INPUT-Beinchen der Regler auf der linken Seite.
Und auch darauf achten, dass die Elektrolyt-Kondensatoren (C1, C3, C5) richtig gepolt eingebaut werden. Bei den Keramikkondensatoren (C2, C4, C6) ist es egal, da diese keine Pole haben.
Bei der LED dasselbe. Das lange Beinchen ist Plus (Anode) und ist im Breadboard links.



Und hier ist der Schaltplan für unseren Spannungsregler:

Spannungsregler auf 5V und 3.3V_Schaltplan

Zum Vergrößern Bild anklicken

Erklärung zur Schaltung:

Wir haben hier zwei Dioden D1 und D2 verbaut. D1 lässt die Spannung nur durch, wenn die Polung der Stromquelle korrekt ist und hier Plus anliegt.
D2 ist eine Verpolungsschutzdiode die vom Regler-Ausgang zum Eingang gelegt wird und somit den Regler überbrückt.
Im Normalbetrieb hat die Diode keinen Einfluss auf den Regler, da diese ja in Sperrrichtung geschaltet ist. Kommt es nun aber zu einer ungewollten Gegenspannung zum Beispiel möglicherweise beim Ausschalten könnte C1 schneller als C4 entladen, dann ist die Ausgangsspannung höher als die Eingangsspannung.
Eine Gegenspannung entsteht auch, wenn Geräte oder Bauteile mit Spulen angeschlossen werden wie Relais, Motoren, usw.
Eine Schutzdiode bewahrt den Regler vor Verpolung und einer möglichen Zerstörung.

Die Kondensatoren C1 – C6 dienen zur Stabilisierung von kleinen und größeren Schwankungen in der Spannungsversorgung am Eingang und am Ausgang.
Sie speichern für kurze Zeit Energie und geben diese bei Bedarf an die Schaltung ab. Am Eingang und am Ausgang dämpfen die 100 nF-Keramikkondensatoren (KERKO C1, C4, C5) hochfrequente Schwingungen, während die Elektrolyt-Kondensatoren (ELKO C2, C4, C6) nochmals zusätzlich Stabilität gegen Spannungseinbrüche liefern.

Die Kondensatoren sollten nicht zu weit weg sein vom jeweiligen Regler, da längere Leitungswege zum Schwingen führen können.

Nur so nebenbei: Man kann die Ausgangsspannung des Reglers auch ein wenig erhöhen. Hierzu legen wir einfach eine Diode an den Massezweig (mittleres Beinchen) des Reglers. Somit steigt die Spannung um ca. 0,7 Volt, denn dem Spannungsregler wird vorgegaukelt, dass der Massepunkt um die Diodenspannung höher liegt. Somit regelt er auf die höhere Spannung ein.

Man kann auch einen noch höheren Wert erreichen, in dem man eine entsprechende Zenerdiode verwendet (Hinweis: Z-Dioden immer entgegen der Stromrichtung schalten), aber das ist eigentlich nicht notwendig, denn gerade in der 78er-Serie gibt es für so ziemlich alle gängigen Spannungen einen Regler.
Aber falls es mal Sonntag Abend ist und der Elektronikteile-Dealer geschlossen hat, wäre das eine mögliche Zwischenlösung.

IC1, C5, C6 wären der zweite Teil der Schaltung, der dafür sorgt, dass aus den umgewandelten 5 Volt nun 3,3 Volt werden können. Die Funktionsweise ist identisch wie mit dem weiter oben beschriebenen 7805er.
Da aber hier die Spannung schon sehr stark geglättet ist und der LP2950 ein Low-Drop-Regler ist, fällt die Kapazität des Keramik-Kondensators geringer aus.
Am Ausgang bleiben wir bei C6 mit 100 nF für den ELKO gleich mit dem ersten Teil der Schaltung.

Als optionalen Teil der Schaltung ist noch eine Kontroll-LED mit einem Vorwiderstand verbaut. Sobald eine Spannung am Eingang anliegt, geht die LED an.

Was jetzt nicht mit in den Steckplatinen- und Schaltplan berücksichtigt ist, ist ein Ein- und Ausschalter, mit dem man nicht ständig die Energiequelle abmontieren muss. Da ich leider keinen Schalter vorrätig hatte, habe ich eine doppelte Stiftleiste eingebaut und ein Jumper dient mir so als Ein- und Ausschalter.

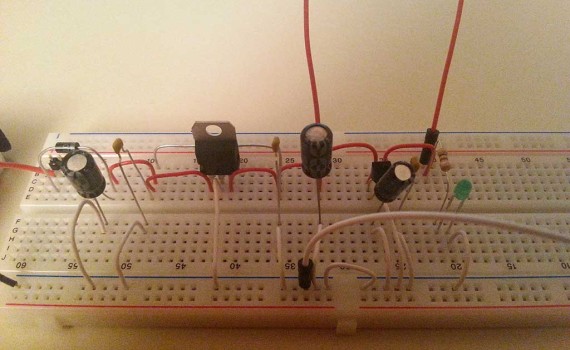

Mein Breadboardaufbau:

Spannungswandler auf einem Breadboard

Zum Vergrößern Bild anklicken

Ich habe zum besseren Nachvollziehen alle Leitungswege die Plus sind mit roten Drähten versehen und Minus mit weißen Drähten.

Auf der Minus-Leiste unten ist in der Mitte ein Draht der waagerecht verläuft. Hier müsst Ihr schauen, ob Euer Breadboard eine durchgängige Verdrahtung auf der Minus-Leiste hat (auf dem Bild von links nach rechts), oder wie in meinem Falle die beiden Bereiche voneinander getrennt sind.
Falls getrennt, ist diese Brücke nötig, da Ihr sonst im rechten Teil der Schaltung ohne einen Minus-Pol zur Spannungsquelle dasteht.

So, wenn Ihr nun alles richtig herum eingebaut, korrekt verkabelt und nachdem Ihr eine Batterie angeschlossen habt, sollte die Kontroll-LED leuchten.

Jetzt nehmen wir noch unser Multimeter zur Hand und stellen das Gerät auf Gleichstrommessung ein (VGleichstrom).
Das schwarze Messkabel verbinden wir mit dem Ground (unten) und das rote Messkabel legen wir am oberen Bereich über C3 an, wo wir ein Kabel für den 5 Volt-Plus-Ausgang gelegt haben. Der Regler arbeitet intern mit einer Referenzspannung und versucht ständig den Wert anzupassen. Somit werdet Ihr schwankende Messergebnisse von ein paar Millivolt haben.

Multimetermessung 5V

Zum Vergrößern Bild anklicken



Jetzt klemmen wir das rote Messkabel ab und legen es an den anderen Ausgang an, den wir für 3,3 Volt angelegt haben. Auch hier dürfte der Wert schwanken, aber er sollte schon 3,2-3,4 Volt anzeigen.



Multimetermessung 3,3V

Zum Vergrößern Bild anklicken



Somit haben wir uns einen Spannungsregler gebaut, der uns eine sehr konstante Spannung von wahlweise 5 und/oder 3,3 Volt liefert. Die Materialkosten bewegen sich so um die 1-2 Euro für alle Bauteile.

Jetzt können wir beispielsweise mit diesem Spannungsregler und unserer 9 Volt Blockbatterie Sensoren betreiben, die nur mit 3,3 Volt arbeiten, oder aber wir programmieren damit und einem USB-Programmer einen Arduino Pro Mini, oder einen Attiny85-Mikroprozessor. Das erkläre ich später in einem anderen Tutorial.

Abschließend nochmal ein kurzes Wort zur Funktionsweise des Spannungsreglers. Weiter oben schrieb ich ja, dass es sich hierbei um einen Linearregler handelt, der überschüssige Spannung in Wärme umwandelt. Der Regler arbeitet somit wie ein ohmscher Widerstand aber im Gegensatz zu diesem kann er ständig den Widerstandswert anpassen um die referenzierte Ausgangsspannung von x Volt zu liefern.
Bis 125-150 Grad Hitze kann so ein Regler vertragen (dann schaltet er thermisch ab), dennoch sollte man niemals dieses oder ein anderes Bauteil an den maximalen Grenzen dauerhaft betreiben. Sie altern und gehen dann schneller kaputt.

Wir sollten sie entsprechend kühlen. Die Messmethode “Finger drauf und wenn es weh tut” ist eine Möglichkeit, die andere ist die, sich im Vorfeld auszurechnen, ob die Verlustleistung weitere Kühlmaßnahmen erfordert oder nicht. Für einen sicheren Betrieb sollte man ab einer Belastung von über 0,5 Watt einen Kühlkörper am Regler befestigen.

Wie können wir so was berechnen? Auch hier gibt es eine Formel (siehe URI-Pyramide) um die Verlustleistung eines Linearreglers zu berechnen. Sie lautet P = U * I.
P ist die Verlustleistung die wir suchen. U ist die Spannung und I die Stromstärke.

Kleines Rechenbeispiel: Stellen wir uns vor, wir betreiben eine Last von 100mA bei 5V mit einem 7808 Spannungsregler an einer 12V-Stromquelle.
U = 12V (Eingangsspannung) – 8V (Ausgangsspannung) = 4V (Überschuss)
I = 100mA : 1000 = 0,1A
P = 4V (U) * 0,1A (I) = 0,4W

Über einen Extra-Kühler sollte man bei 0,4 Watt Verlustleistung die in Wärme umgewandelt wird, nachdenken.

So, ich hoffe, ich konnte Euch in meinem allerersten Tutorial alles verständlich erklären und wünsche viel Spaß beim Nachbau einen Spannungsreglers.


10 Comments

Seb

29. Januar 2022 at 9:38 pm

Hallo,

ich bin auf deine schönes und sauber erklärtes Projekt gestoßen.

Bin eigentlich auf der Suche die DHT22 AM2302 in der Stromversorgung zu stabilisieren, da die sich gerne aufhängen bei mir und dann erst wieder ab- und angesteckt werden müssen damit sie wieder Daten liefern. Werd es deiner Anleitung gleich tun und sie mal mit Elektrolyt-Kondensator und/oder Keramik-Kondensator testen.

Mir ist in deiner Beispielrechnung aber aufgefallen, du rechnest 12V – 8V.

Muss ich da nicht 12V – 5V = 7V (Überschuss) rechnen?
Dann wären es 0,7W Verlustleistung.

Du hast in nächster Zeit nicht vor vielleicht ein Projekt zu starten, welches ein 8fach Relais mit Verbrauch je Relais kann? Für 230V 16A max. gesamt…

Auf solch einer Suche befinde ich mich seit Tagen, finde aber nicht richtig schön erklärtes.

Die Relais kann ich mit einem MCUNode v2 (EasyESP) bereits steuern. An der Verbrauchermittlung häng es aber. Hab schon ein paar mal von dem ACS712 gelesen. Soll ja 230V können. Und möglicherweise noch ein ADS1115 dazu. Habe aber nur Anleitungen für 5V gelesen in den Foren.

Vielleicht ein Tipp?
Schönen Abend Euch.

    Ronin

    30. Januar 2022 at 2:35 pm

    Hallo Seb,

    Mir ist in deiner Beispielrechnung aber aufgefallen, du rechnest 12V – 8V.
    Muss ich da nicht 12V – 5V = 7V (Überschuss) rechnen?

    Du hast Recht. Das Beispiel verwirrt ein wenig, denn im Gegensatz zum Rest des Artikels habe ich hier statt mit einem 7805 mit einem 7808 gerechnet, der 8V ausgibt.
    Da passt die Rechnung. Beim 7805er mit 5V ist Deine Berechnung natürlich auch korrekt. 🙂

    Zu Deiner anderen Frage … Du willst also messen, wieviel Strom pro Gerät an einem Relais verbraucht wird?

    Schaue Dir mal auf unserer Maker-Werkstadt-Seite den folgenden Artikel an: https://maker-werkstadt.de/2020/08/10/elektronische-ansteuerung-der-absauganlage-mit-arduino/
    Ähnliches Problem. Denke, das sollte Dir weiterhelfen.

    Dort habe ich zur Strommessung einen ACS712 verwendet. Den gibt es aber in unterschiedlichen Messbereichen. 5A-30A glaub ich. Eine kleine Lampe registriert der 10Bit-ADC des Arduinos nicht mal, wenn wie bei uns der 30A verbaut ist. 🙂

    Ach und noch was kurz am Rande: Solltest Du die Standard-8-Kanal-Relais verwenden … tu es nicht. 🙂 Die Teile sind nicht für 16A geeignet und die Spannungsfestigkeit der blauen Songle-Relais ist zu gering. Die Teile würde ich persönlich nicht unbeobachtet laufen lassen bei höheren Lasten. (Schau lieber nach Relais der Marke Finder. Qualitätsware die auch in der Instustrie eingesetzt wird. Alternativ sind SSR-Relais auch eine gute Option.)

    Viele Grüße,
    Michael

Anonym

6. Juni 2017 at 3:04 pm

Hallo,
vielen Dank! Ich hätte da trotzdem noch ein paar Fragen.
Ich möchte einen Spannungsregler von 9V->5V bauen, um damit einen Sensor zu betreiben.

Die Spannungsregler, die ich kaufen kann, haben unterschiedliche Maximalstrom-Werte. Woher weiß ich, welchen ich benutzen sollte?
Hängt dies vom “Verbraucher” (Sensor) ab? Wie kann ich dies Berechnen?

    Ronin

    6. Juni 2017 at 5:25 pm

    Hi,
    genau, es hängt vom Verbraucher ab. In der Regel gibt es zwei Möglichkeiten, dass herauszufinden, wieviel Strom Du brauchst, bzw. Dein Verbraucher:

    1. Blick in das Datenblatt des Sensors. Dort sollte der Verbrauch angegeben sein. Beispiel: Der LM35 (Temperatursensor) verbraucht laut Datenblatt weniger als 60 uA. (Current drain)
    2. Ausprobieren. 🙂 Nimm den Regler oder ein Netzteil mit der größtmöglichen Ampere-Zahl (Spannung natürlich beachten), hänge den Sensor dran und schalte ein Multimeter dazwischen und mache eine Amperemessung.
    (3.) Abschätzen. Da Du von Sensor sprichst, reden wir hier von einem Verbrauch, über den man nicht wirklich reden muss. 🙂 Ich kennen keinen Sensor, der mehr als maximal 100mA verbrauchen würde. Anders sieht da die Sache bei Magnetventilen, Relais und Spulen aus. Da muss man schon genauer rechnen, denn die ziehen ordentlich Strom.

    Daher solltest Du mit einem Standard-Regler, der mindestens Maximal 1A Strom verarbeiten kann, gut fahren. So bleibt auch genügend Luft nach Oben und der Regler muss nicht mal gekühlt werden.
    Kannst daher die von mir verwendeten 7805, LM2950-50, oder LM317 (1,5A) (Variabler Spannungsregler) oder LM350 (3 A) verwenden, wenns doch etwas mehr sein soll. 🙂

    Preislich geben die sich ja nicht viel, aber wie gesagt: 1A solltest Du bedenkenlos verwenden können.

    Viele Grüße,
    Michael

      Anonym

      7. Juni 2017 at 12:44 pm

      Vielen Dank! Das hat mir enorm weitergeholfen!
      Eine letzte Frage. Ich hab irgendwo mal gelesen, dass ich die 9V Blockbatterie nach der Kapazität auswählen soll, die meine Schaltung verbraucht. Nunja… Woher weiß ich den, was meine Schaltung brauch? Gibt es dazu eine Formel oder kann man dies wieder abschätzen?
      Oder sollte ich einfach eine Batterie mit viel Kapazität nehmen (nach dem Motto, je mehr, desto besser).

        Ronin

        7. Juni 2017 at 8:09 pm

        Du meinst 9V Batterie? Und nicht Blockbatterie? Falls doch letzteres rate ich davon ab, denn die haben mit rund 600 maH die wenigste Stromreserve. Besser fährst Du mit AA oder AAA-Zellen.

        Es kommt halt immer drauf an, wieviel Strom verbraucht wird. Einfacher Sensor mit selbstgebauter AtMega-Schaltung würde auch noch gut mit der Blockbatterie laufen.

        Zum berechnen gäbe es eine Formel, aber das ist sehr viel Arbeit. Das Ohmsche Gesetz (I=U/R), so wie die Kirschhoffschen Regeln wären Deine Helfer. Du müsstest dann aber jedes Bauteil der Schaltung berücksichtigen.

        Sinnvoller und wesentlich schneller ist es aber die Stromstärke zu messen, wenn man eh schon einen Testaufbau hat.
        Hast Du ein Multimeter? Dann klemme den Pluspol von Deiner Schaltung ab, nimm den roten Messfühler Deines Multimeters und halte ihn an die Batterie. Den schwarzen Messfühler steckst Du an den VCC-Eingang Deiner Schaltung und dann misst Du die Stromstärke.

        Nun fließt der Strom durch Dein Multimeter und Du bekommst einen (m)A angezeigt. Fange beim Multimeter mit dem höchsten Ampere-Wert an (damit das Multimeter nicht aus Versehen kaputt geht, bzw. die Sicherung). Danach kannst Du es runterschalten, bis Du die Angabe in mA oder uA hast.
        Wenn der Strom schwankt, so liegt das beispielsweise am Sensor, wenn dieser zwischen den Messungen eine Pause x einlegt. Nimm den höchsten Wert, den Dein Messgerät anzeigt, multipliziere ihn mal 60, dann hast Du grob den mA-Verbrauch pro Stunde.
        Somit kannst Du mit nem kleinen Dreisatz berechnen, wie lange Deine Batterie im Dauerbetrieb, bei xx mA leben würde.

        Wieviel Kapazität die Batterie dann letztendlich haben sollte, hängt von Dir ab und wie oft Du wechseln möchtest.

        Mit einem kleinen Spannungsteiler auf dem Spannungsreferenzpin des ATMegas kann man auch einfach eine Spannung festlegen, wo beispielsweise bei 3,3V eine LED angehen soll, die einem sagt, es wird Zeit die Batterie zu wechseln. Das habe ich bei einem ATMega, an dem ein nRF-Funkmodul läuft, das 3,3V braucht, sonst verweigert es die Arbeit. Der ATMega braucht bei mir auch nicht wirklich mehr, da er keine großartigen Arbeiten machen muss. Im Notfall begnügt er sich dann mit weniger als 5 V.

        Die “Schaltung” mit Programmcode stelle ich im Laufe der Woche als neuen Beitrag ein, falls Sie Dich interessiert. Bis da hin hoffe ich, ich konnte Dir Deine Frage beantworten.

        Viele Grüße,
        Michael

          Anonym

          9. Juni 2017 at 2:24 am

          Ich habe den Plan etwas verändert und greife nun doch auf ein Netzteil 12V/DC zurück.
          Ich würde dazu die Kabel vom 12V Netzteil abisolieren. Woher weis ich dann, welches Kabel der Plus- und welcher der Minuspol ist?
          Zusätzlich frage ich mich, ob ich die Platine noch erden muss? Und wie ich das anstelle?
          Ist meine Platine automatisch geerdet, wenn ich den Minuspol des Netzteils anlöte?
          PS: Vielen Dank bisher für Ihre Hilfe. Das hat mein Projekt schon deutlich verbessert.

          Ronin

          9. Juni 2017 at 10:33 am

          Bedenke, auch ein Netzteil hat nur einen maximalen Stromoutput wie eine Batterie, oder ein Akku.

          Wenn die Kabel nicht rot (+)/schwarz (-) sind, dann kannst auch das mit einem Multimeter messen. Halte die Prüfspitzen jeweils auf ein Ende des Kabels vom Netzteil. Wird der Wert mit einem Minus im Display angezeigt, hast Du die Messspitzen falsch herum an die Kabel gehalten.
          Drehst Du die Prüfspitzen herum, müssen ~12V ohne Minus auf dem Display erscheinen. Dann ist das Kabel an der roten Prüfspitze Plus, das andere Minus.

          Alternativ nimmst Du einfach eine LED und einen Widerstand (560 Ohm oder etwas mehr, denn: 12V – ~2V die an der LED abfallen = 10V. Verbrauch der LED ~20mA. Ohmsches Gesetz: R = U / I. R = 10V / 0,020 A = 500 Ohm. Nächster Widerstand wäre 560 Ohm) und steckst Dein Netzteil an. Die LED leuchtet dann nur, wenn die Polarität korrekt ist (LED = Langes Bein ist Plus).

          Erden musst Du die Platine nicht, da das Netzteil geerdet ist. So fern wir von einem Standard-Netzteil reden, womit man Smartphones, Rasierer, Notebooks usw. lädt. Diese haben einen Schutzklasse – 2 ist das glaub ich – was heißt, sie sind geerdet und am Ausgang kommt nichts mehr heraus, was einem gefährlich werden kann.
          Deine Schaltung braucht daher nur Plus und Minus um zu funktionieren und Du musst Dir keine Sorgen machen eine gwischt zu bekommen. 🙂

          Und vielen Dank, es freut mich, dass Dir meine Hilfe weitergeholfen hat.

Anonym

30. Mai 2017 at 3:41 pm

Top! Klar und strukturiert beschrieben. Eindeutige Abbildungen der Schaltung.
Was will man mehr 🙂

Vielen Dank!!!

    Ronin

    30. Mai 2017 at 6:06 pm

    Sehr gerne 🙂 und vielen Dank für das große Kompliment. So was motiviert sehr.

    Viele Grüße,
    Michael
